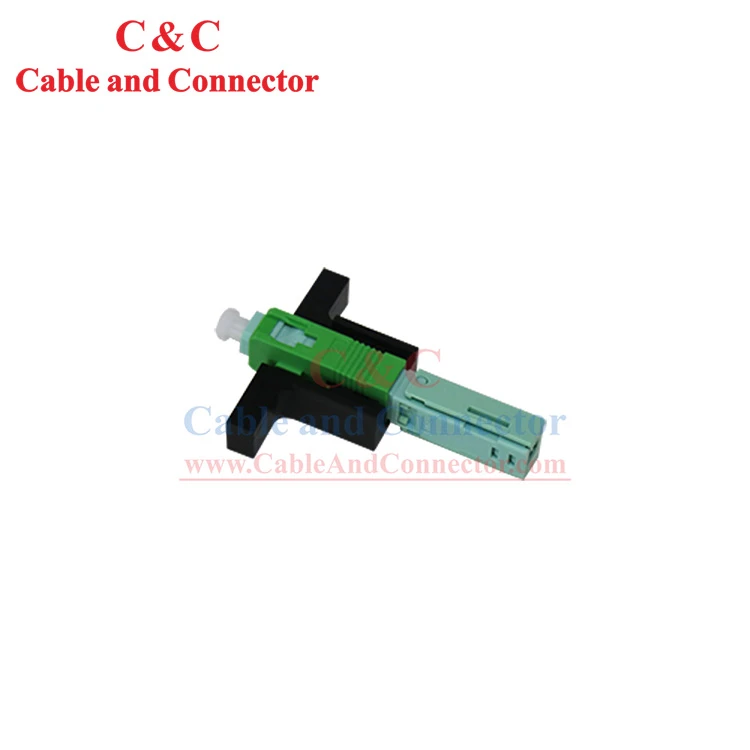

Быстрый соединитель SC APC SM, быстрый соединитель для оптического волокна с кабельным вводом Быстрый соединитель SC APC — это тип оптоволоконного соединителя, который обычно используется в телекоммуникационных сетях и сетях передачи данных для быстрого и эффективного оконцевания оптических волокон. Термин «SC» относится к конструкции разъема, напоминающей двухтактный механизм квадратной формы. «APC» означает угловой физический контакт, что означает, что торцевая поверхность разъема полируется под углом для уменьшения обратных отражений, что приводит к улучшению производительности и качества сигнала. Быстрый разъем SC/APC с Т-образными стентами (CC-FCWT-SA53), Вносимая потеря меньше или равна 0,3 дБ, обратная потеря больше или равна 55 дБ, разъем типа SC/UPC, подходит для ответвительного кабеля FTTH. Длина: 53 мм.
Принцип работы и область применения режущего зажима переменного размера.
|
Местоположение среза |
A |
B |
C |
D |
E |
|
Расстояние между ломтиком и скалывателем |
12,20±0,2 мм |
12,60±0,2 мм |
13±0,2 мм |
13,40±0,2 мм |
13,80±0,2 мм |
|
Рекомендуемый скалыватель |
|
Фиджикура, ТЦ-30 |
Сумитомо-6С |
НВК общество с ограниченной ответственностью (ООО) ОФК-1 |
|
|
Длина резки |
29,4 мм |
29,4 мм |
29,4 мм |
29,4 мм |
29,4 мм |
|
Примечание: по умолчанию вспомогательный режущий зажим находится в положении C. |
|||||
Метод проверки длины резки волокна и методы регулировки вспомогательного режущего зажима.
|
|
Шнур Φ0, 25 мм, изгибающийся в V-образном пазу |
Проверка длины |
Методы регулировки вспомогательного режущего зажима |
|
1 |
Нет изгиба или небольшой изгиб |
Слишком короткий |
Отрегулируйте положение B (увеличьте длину на {{0}},4 мм) или положение A (увеличьте длину на 0,8 мм). |
|
2 |
Высота изгиба волокна близка или немного выше V-образной канавки. |
Хорошо |
Неадаптация |
|
3 |
Высота изгиба волокна близка к стрелке или превышает ее. |
Слишком долго |
Отрегулируйте положение D (уменьшите длину на {{0}},4 мм) или положение E (уменьшите длину на 0,8 мм). |
