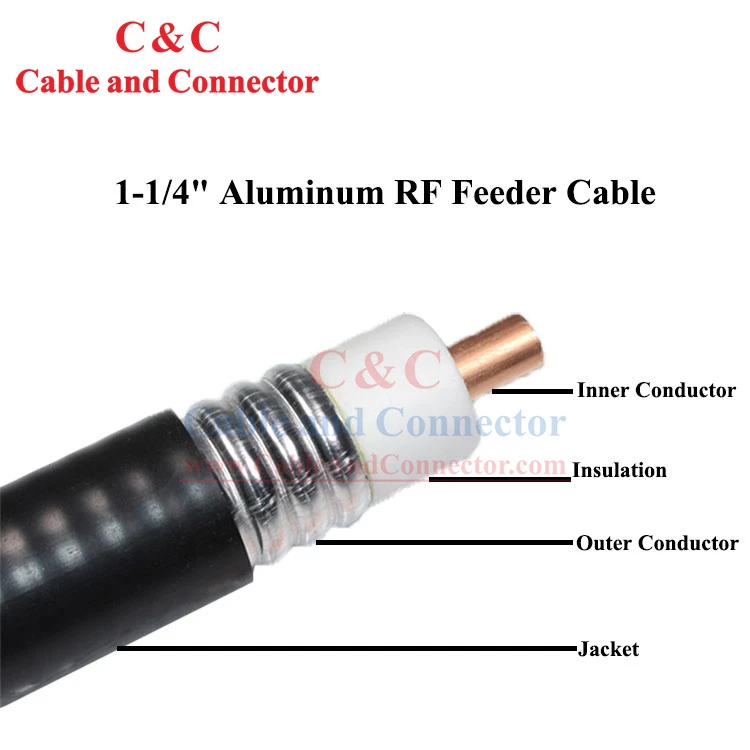

{{0}/4" Алюминиевый ВЧ-фидерный кабель, внутренний проводник: 13,1±0,10 мм Медная трубка + изоляция: 32,5±0,30 мм вспененный PE + Внешний проводник: кольцевая гофрированная алюминиевая трубка диаметром 35,7 ± 0,30 мм + Оболочка: LLDPE толщиной 38,9 ± 0,30 мм или огнестойкий полиэтилен (по желанию). УПАКОВКА: 500 М / ДЕРЕВЯННЫЙ БАРАБАН.
Структура и конструкция
ВЧ-фидерные кабели обычно состоят из внутреннего проводника, изоляционного слоя, внешнего экрана и оболочки. Внутренний проводник обычно изготавливается из меди или алюминия и служит для проведения тока. Слой изоляции изолирует внутренний проводник от внешней защиты и часто изготавливается из таких материалов, как полиэтилен (PE) или политетрафторэтилен (PTFE). Внешняя защита состоит из плетеных металлических проволок или металлической фольги для блокировки внешних электромагнитных помех. Оболочка обеспечивает физическую защиту кабеля.
Электрические характеристики
|
Сопротивление внутреннего проводника постоянному току (Ом/км) |
1.29 |
|
Сопротивление внешнего проводника постоянному току (Ом/км) |
0.99 |
|
Характеристический импеданс (Ом) |
50±2.0 |
|
Емкость (п Ф/м) |
76 |
|
Скорость (%) |
86 |
|
Диэлектрическая прочность (КВ) |
10.0 |
|
Сопротивление изоляции (МОм/км) |
＞1×104 |
|
Пиковая мощность (кВ) |
200 |
|
Затухание при экранировании, (дБ) |
＞＞120 |
|
Частота среза (ГГц) |
3.6 |
|
Затухание и средняя мощность (Максимальное значение затухания должно составлять 105 % от номинального значения затухания) |
|
|
Частота (МГц) |
Затухание (@20 градусов, д Б/100 м) |
Средняя мощность (кВ) |
|
200 |
1.39 |
8.81 |
|
450 |
2.15 |
5.40 |
|
800 |
2.95 |
3.91 |
|
900 |
3.10 |
3.72 |
|
1000 |
3.39 |
3.51 |
|
1500 |
4.28 |
2.97 |
|
1800 |
4.75 |
2.42 |
|
2000 |
5.25 |
2.30 |
|
2200 |
5.30 |
2.20 |
|
2500 |
5.83 |
2.03 |
|
3000 |
6.55 |
1.88 |
КСВН
|
800 МГц~1000 МГц |
1.18 |
|
1700–2200 МГц |
1.20 |
|
2500 МГц~3000 МГц |
1.20 |
Примечание:
Рекомендуемая температура для огнестойкого соединительного кабеля:
Хранение: -30 градус ~+80 градус
Установка: -25 градус ~+60 градус
Рабочая температура: -30 градус ~+80 градус
Тип
|
Стандартный кабель HTALY-50-32 Кабель огнезащитный HCTALYZ-50-32 |
||
|
Строительство |
||
|
Внутренний проводник |
Материал |
Медная труба |
|
Диаметр (мм) |
13.1±0.10 |
|
|
Изоляция |
Материал |
Вспененный полиэтилен |
|
Диаметр (мм) |
32.5±0.30 |
|
|
Внешний проводник |
Материал |
Кольцевая гофрированная алюминиевая трубка |
|
Диаметр (мм) |
35.7±0.30 |
|
|
Куртка |
Материал |
LLDPE или огнезащитный полиэтилен |
|
Мин. толщина (мм) |
＞1.2 |
|
|
Диаметр (мм) |
38.9±0.30 |
|
Механические характеристики
|
Радиус изгиба (мм) |
Одиночный изгиб |
200 |
|
Повторный изгиб |
380 |
|
|
Предел прочности (Н) |
2000 |
|
|
Вес кабеля (кг/км) |
670 |
|
|
Рекомендуемая температура (градусы) |
Хранилище |
-70~+85 |
|
Монтаж |
-40~+60 |
|
|
Операционная |
-55~+85 |
|
●Продукция соответствует требованиям RoHS, и в соответствии с требованиями RoHS вы можете увидеть маркировку RoHS на внешней упаковке.
