Ключевой особенностью кабелей ADSS является их конструкция с использованием полностью диэлектрических материалов, то есть они полностью состоят из неметаллических компонентов. Такая конструкция обеспечивает ряд преимуществ, в том числе устойчивость к электрическим помехам, невосприимчивость к ударам молнии и долговечность в различных погодных условиях. Кабели ADSS также легки и просты в установке.
Он широко использовался при построении коммуникаций при преобразовании городских сетей и преобразовании сельских сетей. C&C (кабель и разъем) соответствовал рыночному спросу. он стал лидером отечественного оптического кабеля ADSS, был успешно разработан и разработан собственными силами, что делает его пригодным как для воздушной, так и для подземной прокладки.
Цветовой код волокна
Цвет волокна в каждой трубке начинается с №1 синего.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Синий |
Апельсин |
Зеленый |
Коричневый |
Серый |
Белый |
Красный |
Черный |
Желтый |
Фиолетовый |
Розовый |
Аква |

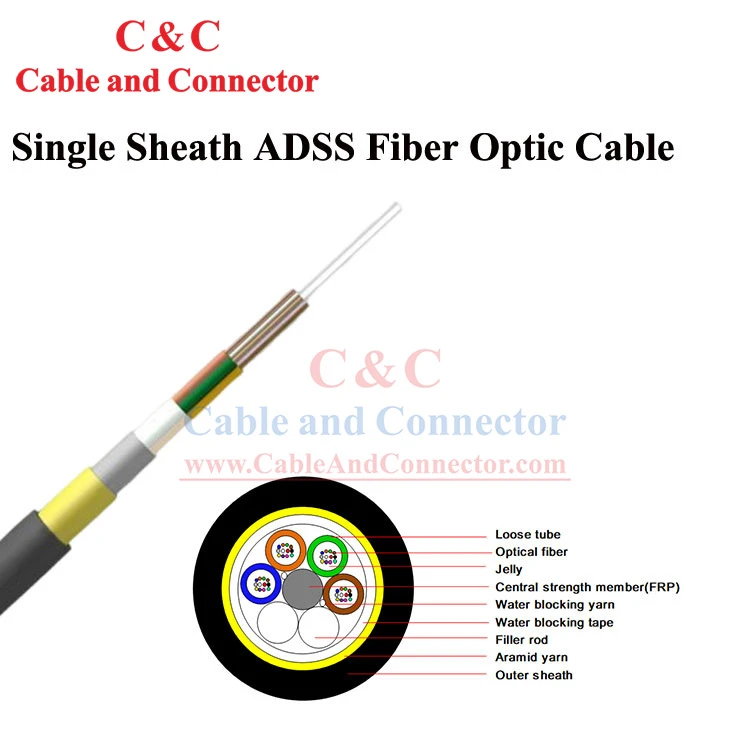

Структура и параметры кабеля
|
СН |
Элемент |
Единица |
Ценить |
|
1 |
Количество волокон |
считать |
48 |
|
2 |
Количество волокон на трубку |
считать |
12 |
|
3 |
Количество элементов |
считать |
6 |
|
4 |
Толщина внешней оболочки |
мм |
1.8 |
|
5 |
Диаметр кабеля (±5%) |
мм |
12.9 |
|
6 |
Вес кабеля (±10%) |
кг/км |
120 |
|
7 |
Максимально допустимое напряжение |
N |
3000 |
|
8 |
Кратковременное увлечение |
Н/100 мм |
1000 |
|
9 |
Охватывать |
m |
60 |
Примечание. Механические размеры являются номинальными значениями.
Характеристика оптического кабеля
1 мин. радиус изгиба для установки
Статический: 10 x диаметр кабеля
Динамический: 20 x диаметр кабеля
2) Диапазон температур применения
Эксплуатация: -40 градус ~ +60 градус
Установка: -10 градус ~ +60 градус.
Хранение/транспортировка: -40 градус ~ +60 градус.
Характеристика оптического волокна
|
Информация о волокне G652D |
|
|
Диаметр модового поля (1310 нм) |
9,2 мм±0,4 мм |
|
Диаметр модового поля (1550 нм) |
10,4 мм±0,8 мм |
|
Длина волны отсечки оптоволокна (λкопия) |
£ 1260 морских миль |
|
Затухание на длине волны 1310 нм |
£0.36 дБ/км |
|
Затухание на длине волны 1550 нм |
£0.22 дБ/км |
|
Потери на изгибе при 1550 нм (100 витков, радиус 30 мм) |
£0.05дБ |
|
Дисперсия в диапазоне от 1288 до 1339 нм. |
£3,5пс/(нм•км) |
|
Дисперсия при 1550 нм |
£18пс/(нм•км) |
|
Наклон дисперсии на длине волны с нулевой дисперсией |
£0.092пс/(нм2•км) |
