Fo ADSS, ADSS (полностью диэлектрический самонесущий) оптоволоконный кабель — это тип оптического кабеля связи, предназначенный для воздушной установки. В отличие от традиционных кабелей, требующих отдельных опорных конструкций, кабели ADSS спроектированы так, чтобы быть самонесущими, что устраняет необходимость в дополнительных проводах или металлических компонентах. металлический центральный силовой элемент, полиэфирные нити, используемые для связывания жилы кабеля, водоблокирующая лента, обернутая жилой кабеля, арамидная нить и внешняя оболочка из полиэтилена.
Цветовой код волокна
Цвет волокна в каждой трубке начинается с №1 синего.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Синий |
Апельсин |
Зеленый |
Коричневый |
Серый |
Белый |
Красный |
Черный |
Желтый |
Фиолетовый |
Розовый |
Аква |
Цветовые коды свободной трубки и наполнительного стержня
Цвет трубки начинается с № 1 синего. Если есть наполнители, цвет натуральный.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Синий |
Апельсин |
Зеленый |
Коричневый |
Серый |
Белый |
Красный |
Черный |
Желтый |
Фиолетовый |
Розовый |
Аква |
Структура и параметры кабеля
|
СН |
Элемент |
Единица |
Ценить |
||||
|
1 |
Количество волокон |
считать |
6/12/24 |
48 |
72 |
96 |
144 |
|
2 |
Количество волокон на трубку |
считать |
6 |
12 |
12 |
12 |
12 |
|
3 |
Количество элементов |
считать |
5 |
5 |
6 |
8 |
12 |
|
4 |
Диаметр кабеля |
мм |
11.1 |
11.6 |
12.3 |
14.0 |
17.7 |
|
5 |
Вес кабеля |
кг/км |
87 |
97 |
115 |
147 |
229 |
|
6 |
MAT (МАКС. Допустимое рабочее напряжение) |
N |
2000 |
||||
|
7 |
Кратковременное увлечение |
Н/100 мм |
1000 |
||||
|
8 |

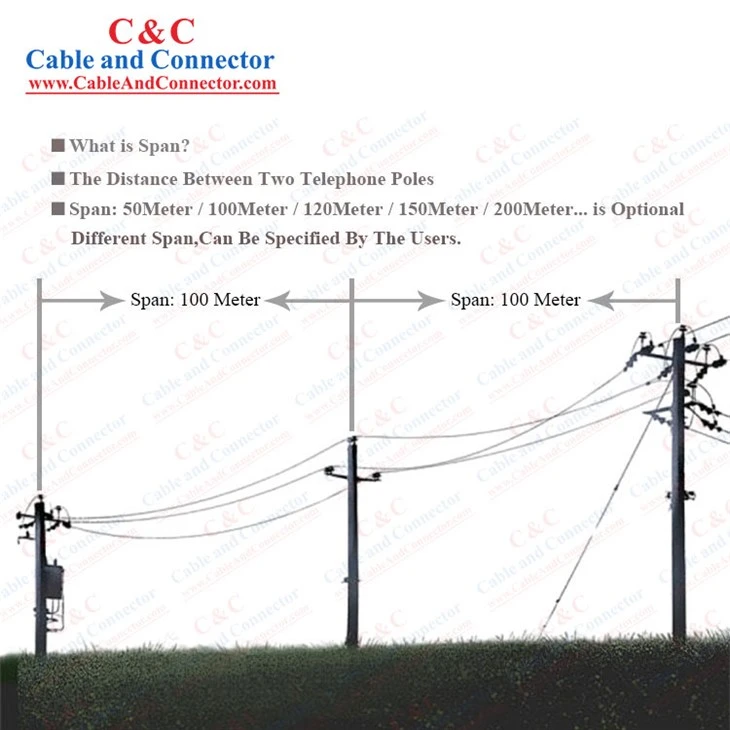

Макс Спан |
m |
100 |
||||
Примечание. Механические размеры являются номинальными значениями.
Характеристика оптического кабеля
1 мин. радиус изгиба для установки
Статический: 10 x диаметр кабеля
Динамический: 20 x диаметр кабеля
2) Диапазон температур применения
Эксплуатация: -40 градус ~ +60 градус
Установка: -10 градус ~ +60 градус.
Хранение/транспортировка: -40 градус ~ +60 градус.
3) Основные механические и экологические испытания
|
Элемент |
Метод испытания |
Условия приемки |
|
Предел прочности МЭК 60794-1-2-E1 |
- Нагрузка: кратковременное напряжение - Длина кабеля: около 50 м. - Время загрузки: 60 минут |
- Деформация волокна £ 0,33% - Изменение потерь £ 0.1дБ при 1550 нм - Отсутствие разрыва волокна и повреждения оболочки. |
|
Краш-тест МЭК 60794-1-2-E3 |
- Нагрузка: кратковременное раздавление. - Время загрузки: 1 минута |
- Изменение потерь £ 0.1дБ при 1550 нм - Отсутствие разрыва волокна и повреждения оболочки. |
|
Испытание на удар МЭК 60794-1-2-E4 |
- Точки воздействия: 3 - Раз за очко: 1 - Энергия удара: 3Дж |
- Изменение потерь £ 0.1дБ при 1550 нм - Отсутствие разрыва волокна и повреждения оболочки. |
|
Повторный изгиб МЭК 60794-1-2-E6 |
- Радиус изгиба: 20 x наружный диаметр - Количество циклов: 25 |
- Изменение потерь £ 0.1дБ при 1550 нм - Отсутствие разрыва волокна и повреждения оболочки. |
|
Торсион МЭК 60794-1-2-E7 |
- Длина: 2-5 м - Угол поворота: ± 180 градусов - Количество циклов: 10 |
- Изменение потерь £ 0.1дБ при 1550 нм - Отсутствие разрыва волокна и повреждения оболочки. |
|
Изгиб кабеля МЭК 60794-1-2-E11 |
-Диаметр оправки: 20 x наружный диаметр -Количество поворотов: 4 -Количество циклов:3 |
- Изменение потерь £ 0.1дБ при 1550 нм - Отсутствие разрыва волокна и повреждения оболочки. |
|
Проникновение воды МЭК 60794-1-2-F5B |
- Высота воды: 1м - Длина образца: 3 м - Время: 24 часа |
- Отсутствие утечек воды из жилы кабеля на противоположном конце. |
|
Температурный цикл МЭК 60794-1-2-F1 |
- Температура: -20oC~+70oC - Время каждого шага: 12 часов - Количество циклов: 1 |
- Изменение потерь £ 0,1 дБ/км при 1550 нм - Отсутствие разрыва волокна и повреждения оболочки. |
Характеристика оптического волокна
|
Информация о волокне G652D |
|
|
Диаметр модового поля (1310 нм) |
9,2 мм±0,4 мм |
|
Диаметр модового поля (1550 нм) |
10,4 мм±0,8 мм |
|
Длина волны отсечки оптоволокна (λкопия) |
£ 1260 морских миль |
|
Затухание на длине волны 1310 нм |
£0.36 дБ/км |
|
Затухание на длине волны 1550 нм |
£0.22 дБ/км |
|
Потери на изгибе при 1550 нм (100 витков, радиус 30 мм) |
£0.05дБ |
|
Дисперсия в диапазоне от 1288 до 1339 нм. |
3,5 фунта стерлингов за (нм•км) |
|
Дисперсия при 1550 нм |
£18пс/(нм•км) |
|
Наклон дисперсии на длине волны с нулевой дисперсией |
£0.093пс/(нм2•км) |
Проектное состояние
|
Проект I |
Проект II |
|
Сердечники волокна |
Сердечники волокна |
|
Пролет установки |
Макс. допустимое напряжение |
|
Класс напряжения |
Класс напряжения |
|
Макс., Мин., Сред. температура |
|
|
Макс. скорость ветра |
|
|
Макс. толщина ледяного покрова |
|
Информация для заказа
|
Тип волокна |
Волоконные сердечники |
ИнсталляцияSpan |
Макс. Допустимое напряжение |
Оболочка/куртка (Материалы) |
Макс. Скорость ветра |
Макс. толщина ледяного покрова |
Макс., Мин., Сред. температура |
|
|
ЧП |
В |
|||||||
|
Одномодовый B1-G.652D-9/125 мм |
2 ядра |
50 метров |
4КН |
Уровень напряжения:<110KV
|
Voltage grade: >110КВ
|
Сколько метров в секунду |
Зимний Макс. толщина ледяного покрова
|
- степень ~+ степень |
|
Одномодовый B4-G.655 |
4 ядра |
60 метров |
6КН |
|||||
|
Мультимодель A1a-50/125 мм |
6 ядер |
80 метров |
9КН |
|||||
|
Мультимодель A1b-62.5/125 мм |
8 ядер |
100 метров |
12кН |
|||||
|
Или указано клиентом |
12 ядер |
120 метров |
15кН |
|||||
|
24 ядра |
150 метров |
18КН |
||||||
|
36 ядер |
200 метров |
19КН |
||||||
|
48 ядер |
250 метров |
21КН |
||||||
|
72 ядра |
300 метров |
24КН |
||||||
|
96 ядер |
400 метров |
26КН |
||||||
|
144 ядра |
600 метров |
27КН |
||||||
|
Или указано клиентом |
Или указано клиентом |
Или указано клиентом |
||||||
