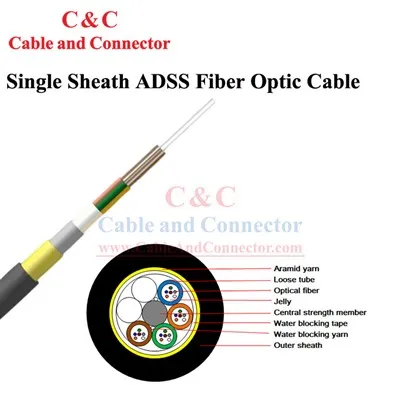

Многомодовый кабель, кабели ADSS обычно используются в телекоммуникационных сетях, обеспечивая надежную связь для таких приложений, как Интернет, телефония и телевидение. Их самонесущая конструкция упрощает установку и снижает потребность в техническом обслуживании, что делает их экономически эффективным решением для установления линий связи в труднопроходимой местности или в зонах с ограниченным доступом. Свободная конструкция трубок, трубки заполнены желе, оптическое волокно ADSS используется для высоких линии передачи напряжения, с использованием опор электропередачи, весь оптический кабель представляет собой неметаллическую среду, самонесущую подвеску. Оптический кабель ADSS Расположен на силовой вышке, где напряженность электрического поля наименьшая. Он подходит для построенных высоковольтных линий электропередачи, поскольку позволяет сэкономить комплексные инвестиции и уменьшить свет. Искусственное повреждение кабеля, высокая безопасность, отсутствие электромагнитных / сильных электрических помех и большой пролет пользуются большим успехом у большинства энергетиков. пользователи системы.
Цвет волокна и трубки
|
Нет. |
1 |
2 |
3 |
4 |
5 |
6 |
|
Цвет |
Синий |
Апельсин |
Зеленый |
Коричневый |
Серый |
Белый |
|
Нет. |
7 |
8 |
9 |
10 |
11 |
12 |
|
Цвет |
Красный |
Черный |
Желтый |
Фиолетовый |
Розовый |
Аква |
Параметр структуры
|
Элемент |
Содержание |
Единица |
Ценить |
|||
|
Количество клетчатки |
Число |
/ |
6/12/24/36 |
48/72 |
96 |
144 |
|
Структура кабеля |
/ |
/ |
1+6 |
1+6 |
1+8 |
1+12 |
|
Количество волокон на трубку |
Число |
/ |
6 |
12 |
12 |
12 |
|
Свободная трубка |
Число |
/ |
1/2/4/6 |
4/6 |
8 |
12 |
|
Материал |
/ |
ПБТ |
||||
|
Центральный силовой член |
Материал |
/ |
FRP с подушкой при необходимости |
|||
|
Внутренняя оболочка |
Материал |
/ |
ЧП |
|||
|
Цвет |
/ |
ЧЕРНЫЙ |
||||
|
Внешняя оболочка |
Материал |
/ |
ЧП |
|||
|
Цвет |
/ |
ЧЕРНЫЙ |
||||
|
Диаметр кабеля |
±5% |
мм |
12.6 |
13.2 |
14.8 |
18.3 |
|
Вес кабеля |
±10% |
кг/км |
120 |
130 |
170 |
250 |
|
Погодные условия |
Лед и ветер |
/ |
Без льда и скорость ветра: 25 м/с. |
|||
|
Макс. Охватывать |
/ |
m |
200M |
|||
|
Начальное провисание |
/ |
% |
1.2 |
|||
Механические и экологические характеристики
|
Элемент |
Содержание |
Ценить |
|||
|
МАТ |
/ |
6/12/24/36 F |
48/72 F |
96 F |
144 F |
|
4500 N |
5000 N |
5500 N |
8000 N |
||
|
Макс. сопротивление раздавливанию |
Короткий срок |
2000 Н/100 мм |
|||
|
Мин. радиус изгиба |
Монтаж |
25 x диаметр кабеля |
|||
|
Операция |
15 x диаметр кабеля |
||||
|
Диапазон температур |
Операция |
-20 градус ~ +70 градус |
|||
|
Монтаж |
-10 градус ~ +60 градус |
||||
|
Хранение/транспортировка |
-20 градус ~ +70 градус |
||||
Основные механические и экологические испытания
|
Элемент |
Метод испытания |
Условие приемки |
|
Предел прочности МЭК 60794-1-2-E1 |
- Нагрузка: МАТ - Длина кабеля: около 50 м. - Время загрузки: 1 минута |
- Деформация волокна £ 0,33% - Отсутствие разрыва волокна и повреждения оболочки. |
|
Краш-тест МЭК 60794-1-2-E3 |
- Нагрузка: кратковременное раздавление. - Время загрузки: 1 минута |
- Изменение потерь £ 0,1 дБ при 1550 нм после испытания - Отсутствие разрыва волокна и повреждения оболочки. |
Примечание. «Отсутствие изменений затухания» считается изменением затухания менее или равным 0,05 дБ.
Оптоволокно
|
Элемент |
Содержание |
Ценить |
|
G.652D Оптические характеристики |
||
|
Затухание |
@1310 нм |
Меньше или равно 0,36 дБ/км. |
|
@ 1550 морских миль |
Меньше или равно 0,22 дБ/км |
|
|
Дисперсия |
@1288 нм-1339 нм |
Меньше или равно 3,5 пс/(нм·км) |
|
@ 1550 морских миль |
Меньше или равно 18 пс/(нм·км) |
|
|
Длина волны с нулевой дисперсией |
1300 нм-1324 нм |
|
|
Наклон нулевой дисперсии |
Меньше или равно 0.092ps/ (нм2·км) |
|
|
Диаметр модового поля (MFD) |
@1310 нм |
9.2±0.4μm |
|
@ 1550 морских миль |
10.4±0.5μm |
|
|
Длина волны отсечки кабеля λcc (нм) |
Меньше или равно 1260 нм |
|
|
Затухание микроизгиба |
@1550 нм (100 витков; 60 мм) |
Меньше или равно 0,05 дБ |
|
Дисперсия поляризации канала (PMDQ) |
Меньше или равно 0.1пс/км1/2 |
|
Проектное состояние
|
Проект I |
Проект II |
|
Сердечники волокна |
Сердечники волокна |
|
Пролет установки |
Макс. допустимое напряжение |
|
Класс напряжения |
Класс напряжения |
|
Макс., Мин., Сред. температура |
|
|
Макс. скорость ветра |
|
|
Макс. толщина ледяного покрова |
|
Технические характеристики 2–24 ядер ADSS
|
C&C (кабель и разъем) Модель кабеля ADSS с 2–24 ядрами |
Внешний диаметр оптического кабеля |
Номинальная прочность на растяжение |
Максимально допустимое напряжение |
Среднегодовое рабочее напряжение |
Вес оптического кабеля |
|
CC-ADSS-AT(PE)-xxCore-4KN |
12,2 мм |
9698 N |
3879 N |
2425 N |
121 кг/км |
|
CC-ADSS-AT(PE)-xxCore-6KN |
12,5 мм |
14108 N |
5643 N |
3527 N |
126 кг/км |
|
CC-ADSS-AT(PE)-xxCore-9KN |
12,9 мм |
22928 N |
9171 N |
5732 N |
135 кг/км |
|
CC-ADSS-AT(PE)-xxCore-12KN |
13,3 мм |
30645 N |
12258 N |
7661 N |
143 кг/км |
|
CC-ADSS-AT(PE)-xxCore-15KN |
13,6 мм |
37260 N |
14904 N |
9315 N |
149 кг/км |
|
CC-ADSS-AT(PE)-xxCore-18KN |
13,9 мм |
44978 N |
17991 N |
11245 N |
157 кг/км |
|
CC-ADSS-AT(PE)-xxCore-21KN |
14,3 мм |
52695 N |
21078 N |
13174 N |
164 кг/км |
|
CC-ADSS-AT(PE)-xxCore-24KN |
14,6 мм |
60413 N |
24165 N |
15103 N |
172 кг/км |
|
CC-ADSS-AT(PE)-xxCore-26KN |
14,8 мм |
65925 N |
26370 N |
16481 N |
177 кг/км |
