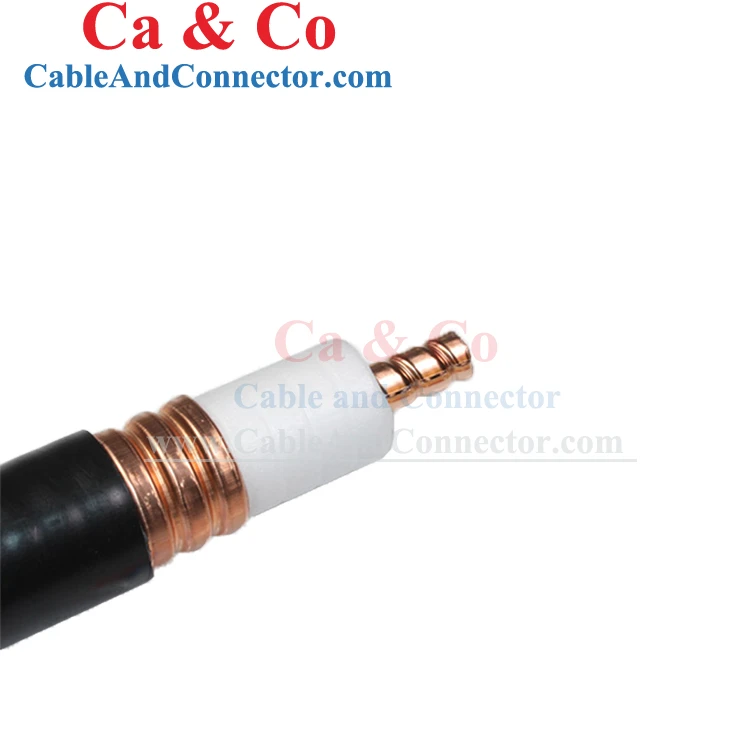

7/8 "Superflex RF-коаксиальный кабель представляет собой высокопроизводительный, сверхчувственный кабель, предназначенный для радиочастотной передачи, он специфически спроектирован для радиочастотных применений, которые требуют как высокой гибкости, так и низкой потерь. Кабель обычно включает в себя высококачественные медные проводники и множественные слои металлического защиты, эффективно подавляя внешний интерференции для обеспечения устойчивого сигнала. В жестких пространствах или в сложных условиях он широко используется в мощных радиочастотах, таких как вещание, базовые станции связи и спутниковая связь, предлагая превосходное качество передачи сигнала и низкое затухание в VHF, UHF и других высокочастотных полосах.
7/8 "Superfl -Ex RF Coax Cabry, внутренний проводник: 9,40 ± 0,20 спиральная гофрированная медная трубка+
Диэлектрик: 22,80 ± 0,30 Фокарм PE+Внешний проводник: 24,80 ± 0,20 кольцевой гофрированной медной трубки
+Куртка: 27,30 ± 0,30 PE или низкий уровень дыма без галогеного, не содержащий огненного, опциональный PE, упаковка:
500 м/деревянный барабан.
Спецификация
|
Элемент |
Спецификация |
|||
|
Строительство |
||||
|
Материал |
Диаметр (мм) |
|||
|
Внутренний дирижер |
Спиральная гофрированная медная трубка |
9.40 |
||
|
Диэлектрик |
Foade Pe |
23.0 |
||
|
Внешний дирижер |
Кольцевая гофрированная медная трубка |
24.9 |
||
|
Куртка |
PE или с низким содержанием галогеного, не содержащий галоген. |
27.5 |
||
|
Электрические и механические свойства |
||||
|
Импеданс (ом) |
50±1 |
|||
|
Емкость (PF/M) |
76 |
|||
|
Скорость(%) |
80 |
|||
|
Пиковой рейтинг мощности (кВт) |
90 |
|||
|
РЧ -пиковое напряжение (кВ) |
3.1 |
|||
|
Сопротивление изоляции (м ω. Км) |
>5000 |
|||
|
Частота отсечения (ГГц) |
4.9 |
|||
|
Изоляционное напряжение (кВ) |
6 |
|||
|
Сопротивление внутреннего проводника DC (ω/км) |
2.9 |
|||
|
Внешний проводник DC сопротивление (ω/км) |
1.2 |
|||
|
Куртка Spark (KV) |
8.0 |
|||
|
Эффективность защиты (дБ) |
>120 |
|||
|
Мин Радиус единственного изгиба (мм) |
80 |
|||
|
Мин Повторный радиус изгиба (мм) |
125 |
|||
|
Количество изгибов |
15 |
|||
|
Прочность на растяжение (кг) |
102 |
|||
|
Темп хранения (степень) |
-55-+85 |
|||
|
Температура установки (степень) |
-40-+60 |
|||
|
Операционная температура (степень) |
-55-+85 |
|||
|
VSWR меньше или равен (возвращается потерю больше или равен DB) |
Частота 0,005-3 ГГц 0,8-1,0 ГГц 1,7-2,0 ГГц 2,0-2,4 ГГц |
дБ |
||
|
1.15 (23) |
||||
|
1.10 (26) |
||||
|
1.10 (26) |
||||
|
1.10 (26) |
||||
|
Затухание (VSWR1.0, кабельная температура20 градусов) и средняя мощность (VSWR1.0, температура окружающей среды. 40 градусов) |
||||
|
Частота (МГц) |
Затухание (дБ/ 100 м) |
Средняя мощность (кВт) |
||
|
100 |
1.30 |
6.62 |
||
|
200 |
1.87 |
4.60 |
||
|
450 |
2.85 |
2.99 |
||
|
800 |
3.90 |
2.19 |
||
|
900 |
4.15 |
2.06 |
||
|
1000 |
4.42 |
1.93 |
||
|
1500 |
5.53 |
1.54 |
||
|
1800 |
6.12 |
1.39 |
||
|
2000 |
6.52 |
1.31 |
||
|
2200 |
6.90 |
1.24 |
||
|
2400 |
7.35 |
1.19 |
||
|
2500 |
7.65 |
1.16 |
||
|
3000 |
8.25 |
1.04 |
||
